HVAC -trykkomformersensor

Hvordan fungerer HVAC -trykktransdusersensoren?

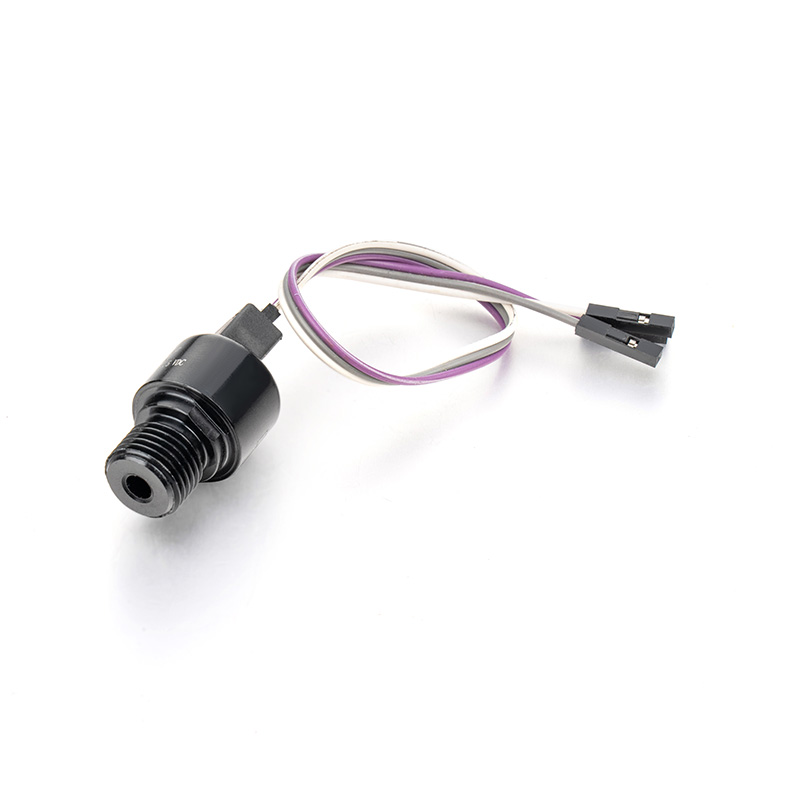

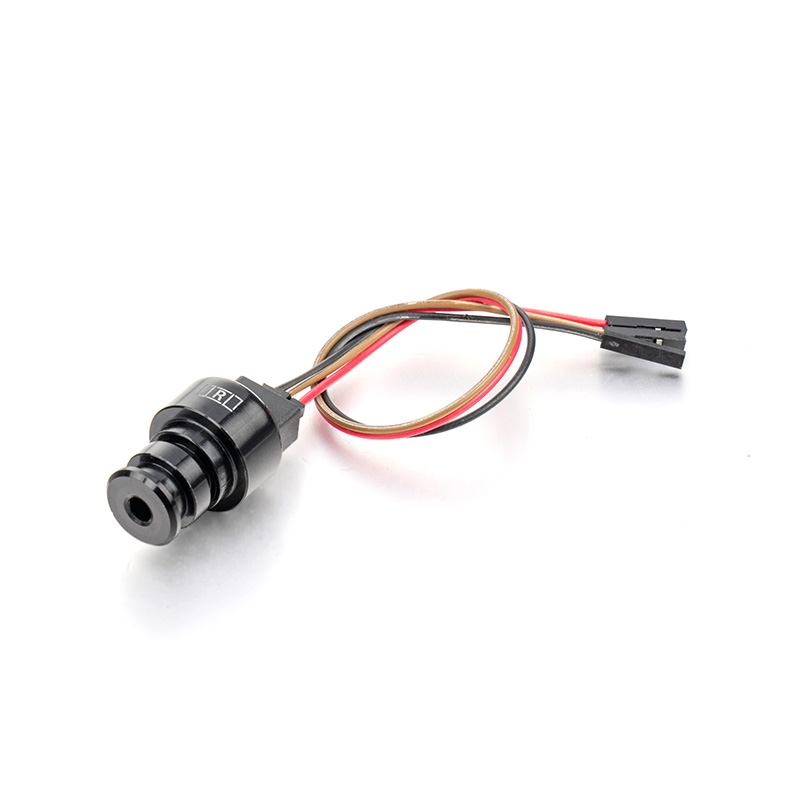

HVAC-trykktransdusersensoren er ansvarlig for sanntidsovervåking og kontroll av trykkendringer i oppvarming, ventilasjon og klimaanlegg (HVAC) -system. Zhoushan Jiaerling Meter Co., Ltd.s HVAC-trykkomformersensor bruker nyskapende sensingsteknologi og presisjonsproduksjonsprosesser for å effektivt og nøyaktig måle trykket på gass eller væske, og konvertere disse trykksignalene til elektriske signalutganger, og gir pålitelig datastøtte for den stabile driften av systemet.
Arbeidsprinsippanalyse
Jiaerling's HVAC -trykkomformersensor er hovedsakelig basert på belastningsresistens og kapasitive sensingteknologier. Følgende er en grundig analyse av arbeidsprinsippene for disse to teknologiene:
Belastningsmotstandsarbeidsprinsipp
Stamme motstandstrykksensoren er utstyrt med et elastisk følsomt element, for eksempel et metallmembran eller en belastningsmåler. Når trykket til det målte mediet (gass eller væske) virker på det følsomme elementet, vil det følsomme elementet gjennomgå en svak deformasjon. Denne deformasjonen forårsaker en endring i motstandsverdien av belastningsmåleren, og endringen i motstandsverdien er proporsjonal med det påførte trykket. Jo større trykk, desto mer betydelig er endringen i motstandsverdien. Gjennom målekretsen kan denne endringen i motstandsverdi konverteres til et elektrisk signal for å oppnå nøyaktig trykkmåling. JRLs belastningsmåler motstandstrykksensor bruker belastningsmålere med høy presisjon og avanserte signalbehandlingskretser for å sikre høy nøyaktighet og stabilitet i målesultatene.
Kapasitivt arbeidsprinsipp
Den kapasitive trykksensoren måler trykk basert på prinsippet om kondensatorer. Sensoren inneholder to elektrodeplater, hvorav den ene er fast og den andre er koblet til det elastiske følsomme elementet. Når trykket til det målte mediet virker på det følsomme elementet, fører deformasjonen av det følsomme elementet avstanden mellom de to elektrodeplatene til å endre seg. Endringen i kapasitansverdien er proporsjonal med det påførte trykket. Jo større trykk, desto mer betydelig er endringen i kapasitansverdien. Gjennom målekretsen kan endringen i kapasitansverdi også konverteres til et elektrisk signal, og dermed oppnå høye presisjonsmåling av trykk. Zhoushan Jiaerling Meter Co., Ltd.s kapasitive trykksensor bruker elektrodeplater med høy presisjon og avanserte kapasitansmålingskretser for å sikre målingen av målingen.
Tekniske funksjoner og fordeler
Zhoushan Jiaerling Meter Co., Ltd.s HVAC -trykkomformersensor har mange viktige tekniske funksjoner og fordeler. For det første bruker sensoren høye presisjonssensende elementer og avansert signalbehandlingsteknologi for å sikre målingen og stabiliteten til målingen. For det andre gjør dets brede måleområde og rask responshastighet sensoren å tilpasse seg forskjellige HVAC -systemer med forskjellige trykknivåer. I tillegg har sensoren også selvkalibrerings- og selvdiagnosefunksjoner, som automatisk kan justere målefeilen og oppdage feilbetingelser, og dermed redusere vedlikeholdskostnader og forenkle bruksprosessen.

Installasjonsplassering og forholdsregler for HVAC -trykktransdusersensor

Installasjonsprinsipper for trykksensor
Enkelt vedlikehold og drift
Installasjonsstedet til trykksensoren skal velges i et lett tilgjengelig område for daglig vedlikehold, inspeksjon og feilsøking. Rimelig utforming kan forbedre arbeidseffektiviteten, redusere vedlikeholdskostnadene og sikre pålitelig drift av systemet.
Hold deg unna interferenskilder
Når du velger installasjonsstedet, bør miljøfaktorer som høy temperatur, høy luftfuktighet, høy vibrasjon og sterk elektromagnetisk interferens unngås. Disse faktorene kan ha en negativ innvirkning på målesultatene fra sensoren, noe som resulterer i unøyaktige data og ustabile system. Derfor er det avgjørende å velge et relativt stabilt miljø.
Væske stabilt område
I prosessrørledningen skal trykksensoren installeres i et område der væskestrømmen er relativt stabil. Urenheter og turbulens i væsken vil forstyrre sensoren og påvirke målingens nøyaktighet. Ved å velge et passende installasjonssted, kan disse forstyrrelsene minimeres.
For forskjellige typer HVAC -systemer vil den spesifikke installasjonsstedet til trykksensoren være annerledes. For eksempel, ved kondensering av gasstrykkmåling, bør sensoren være plassert på toppen av røret for å forhindre at kondensasjon påvirker sensoren; Mens du er i måling av væsketrykk, skal sensoren installeres på siden av røret, nær bunnen, for å sikre nøyaktigheten av målingen.
HVAC -trykkomformersensorinstallasjonsforholdsregler
Når du installerer HVAC -trykktransdusersensorer , Kundene må være spesielt oppmerksom på følgende punkter for å sikre sensorens ytelse og levetid:
Sjekk monteringshullstørrelsen
Forsikre deg om at størrelsen på monteringshullet samsvarer med trådspesifikasjonen til sensoren for å unngå skade på sensoren under installasjonen. Hvis monteringshullstørrelsen viser seg å være upassende, bør det justeres med passende verktøy for å sikre jevn installasjon.
Rengjør monteringsoverflaten
Før installasjon, må du huske å rengjøre monteringsoverflaten og trådene til sensoren med en ren klut eller bomullspinne for å sikre at det ikke er noen urenheter og oljeflekker. God rengjøring hjelper til med å danne en effektiv tetning og forhindre lekkasje under drift.
Installer tetningspakningen
Under installasjonsprosessen må du huske å bruke en passende tetningspakning og sørg for at pakningen passer tett med grensesnittet. Dette tiltaket kan effektivt forhindre lekkasje av væske eller gass og sikre nøyaktigheten av måledataene.
Unngå overstramming
Når du roterer sensoren til strammingsposisjonen, må du være forsiktig så du ikke strammer for å unngå å skade trådene eller pakningene. Generelt kan bruk av riktig installasjonsmoment sikre at sensoren er godt installert og sikrer dens normale drift.
Koble til kabler
Når du lager kabelforbindelser, må du forsikre deg om at tilkoblingen er fast og pålitelig. Det anbefales å bruke skjermede kabler for å redusere risikoen for elektromagnetisk interferens. Samtidig bør kabelen holdes borte fra sterke kraftledninger eller steder med pulsbølger så mye som mulig for å unngå signalinterferens og sikre stabiliteten til systemet.
Testing og kalibrering
Etter installasjon må sensoren testes fullstendig og kalibreres for å sikre at dens måle nøyaktighet oppfyller de forhåndsbestemte kravene. JRL leverer profesjonelle testing og kalibreringstjenester for å oppfylle de høye standardene for kunder og sikre effektiv drift av systemet.
